Alle Kupplungen anzeigen / Alle Kupplung AM-TOP® anzeigen

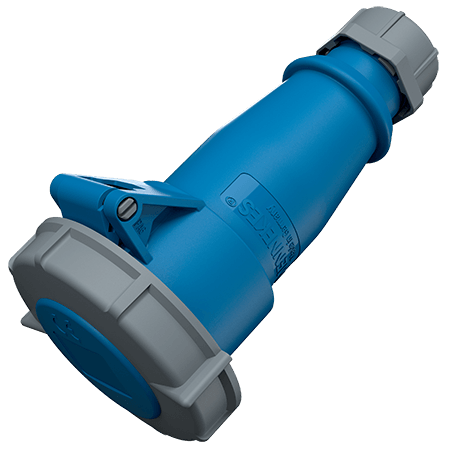

MENNEKES Kupplung AM-TOP® 540

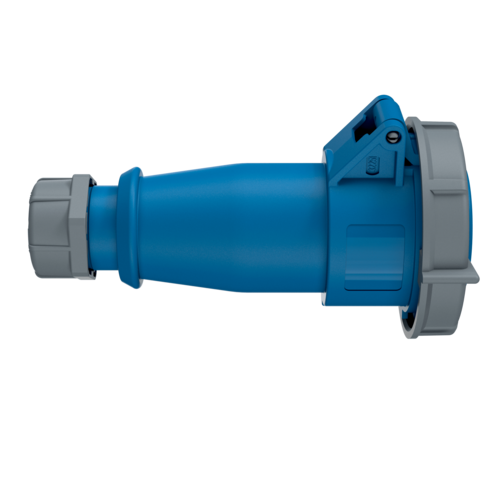

MENNEKES Kupplung AM-TOP® 540 images3d

Kupplung AM-TOP® 540

Ampere 16 A 32 A
  • Schraubkontakt
  • einteiliges Gehäuse
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • Bestellnr.540
  • EAN4015394003946
  • VPE 10 Stück
Unsere Produkte können Sie im Bereich Merkliste/Warenkorb in verschiedenen Listen verwalten.
Bitte geben Sie der neuen Liste einen Namen
  • Bitte tragen Sie einen Listennamen ein
  • Der Listenname existiert bereits
  • Bitte geben Sie einen gültigen Listennamen ein

Technische Daten

Kupplung AM-TOP® 540

Ampere 16 A
Pole 3 p
Volt 230 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt standard
Schutzart IP67
Gewicht 191 g
Prüfzeichen CQC
VDE

Planungsdaten & Downloads

Kupplung AM-TOP® 540

ProduktinfoblattKupplung AM-TOP® 540 PDF, 113 KB
KonformitätserklärungKupplung AM-TOP® 540 ZIP, 245 KB
CAD-Daten STPKupplung AM-TOP® 540 ZIP, 1,006 KB
CAD-Daten 3D-DWGKupplung AM-TOP® 540 ZIP, 2 MB
Montageanleitung / BetriebsanleitungKupplung AM-TOP® 540 PDF, 2 MB
Maßzeichnung HochformatKupplung AM-TOP® 540 PNG, 38 KB
Maßzeichnung QuerformatKupplung AM-TOP® 540 PNG, 38 KB

Richtlinien

Kupplung AM-TOP® 540

REACh
RoHS

Häufige Fragen zum Produkt

Was bedeutet die Uhrzeitstellung 6h?

Bei der Kupplung oder der Steckdose befindet sich der Schutzleiterkontakt (PE) auf der Position/Uhrzeitstellung 6h. Weitere Informationen finden Sie hier
