Alle Kupplungen anzeigen / Alle Kupplung AM-TOP® anzeigen

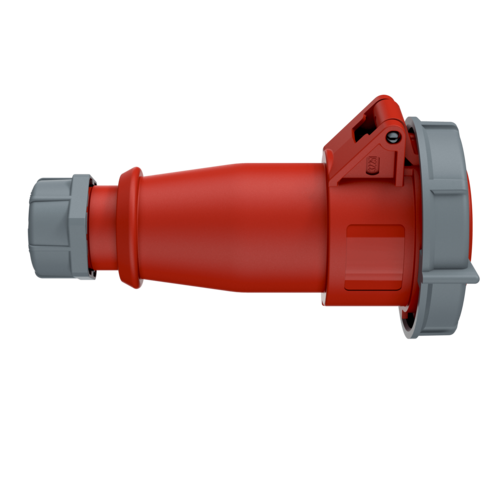

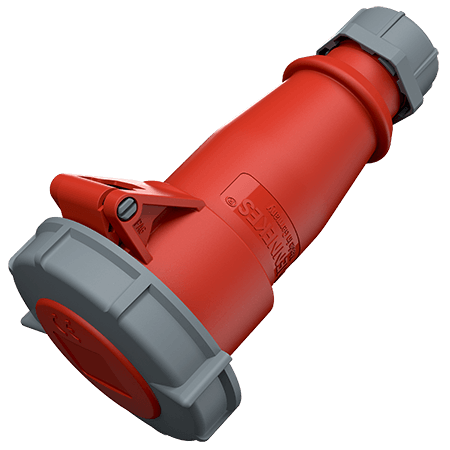

MENNEKES Kupplung AM-TOP® 544
MENNEKES Kupplung AM-TOP® 544 images3d

Kupplung AM-TOP® 544

Ampere 16 A 32 A
  • Schraubkontakt
  • einteiliges Gehäuse
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • Bestellnr.544
  • EAN4015394003991
  • VPE 10 Stück
Unsere Produkte können Sie im Bereich Merkliste/Warenkorb in verschiedenen Listen verwalten.
Bitte geben Sie der neuen Liste einen Namen
  • Bitte tragen Sie einen Listennamen ein
  • Der Listenname existiert bereits
  • Bitte geben Sie einen gültigen Listennamen ein

Technische Daten

Kupplung AM-TOP® 544

Ampere 16 A
Pole 4 p
Volt 400 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt standard
Schutzart IP67
Gewicht 222 g
Prüfzeichen CQC
VDE

Planungsdaten & Downloads

Kupplung AM-TOP® 544

ProduktinfoblattKupplung AM-TOP® 544 PDF, 110 KB
KonformitätserklärungKupplung AM-TOP® 544 PDF, 37 KB
CAD-Daten STPKupplung AM-TOP® 544 ZIP, 1 MB
CAD-Daten 3D-DWGKupplung AM-TOP® 544 ZIP, 2 MB
Montageanleitung / BetriebsanleitungKupplung AM-TOP® 544 PDF, 2 MB
Maßzeichnung HochformatKupplung AM-TOP® 544 PNG, 38 KB
Maßzeichnung QuerformatKupplung AM-TOP® 544 PNG, 38 KB

Richtlinien

Kupplung AM-TOP® 544

REACh
RoHS

Häufige Fragen zum Produkt

Was bedeutet die Uhrzeitstellung 6h?

Bei der Kupplung oder der Steckdose befindet sich der Schutzleiterkontakt (PE) auf der Position/Uhrzeitstellung 6h. Weitere Informationen finden Sie hier
